系统概述
       随着高科技的蓬勃发展和信息产业的日异革新以及网络的迅猛发展，智能卡技术已被社会的各行各业所接受并应用，其中非接触式智能化门禁管理系统已经走进了人们的生活， 因其技术的先进、使用的便利、保密安全等特性越来越广泛地应用在各个领域，为适应信息的时代需要, 作为跨世纪使用智能化管理系统，如何实现智能化建筑和公共场所的管理控制,必须在功能上满足当前和未来发展的需求, 以满足文化和经济发展的需要。
      感应式IC卡出入管理控制系统（简称门禁系统），具有对门户出入控制、实时监控、保安防盗报警等多种功能，它主要方便内部员工出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的安保,从而为用户提供一个高效和具经济效益的工作环境。
      感应式IC卡出入管理控制系统，在功能上实现了通讯自动化(CA)、办公自动化 (OA) 和管理自动化 (BA), 以综合布线系统为基础,以计算机网络为桥梁,全面实现对通讯系统、办公自动化系统的综合管理。
      门禁系统是为了有效的控制人员的出入，并且记录所有出入的详细情况，来实现出入口的方便、安全、快捷的管理，包含发卡、出入授权、实时监控、出入查询及打印报表等；门禁系统作为一项先进的高科技技术防范和管理手段，在一些经济发达的国家和地区已经广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等，特别是由于系统本身具有隐蔽性，及时性等特点，在许多领域的应用越来越广泛。
一、系统建设基本目标
    门禁管理系统是建立在先进的计算机技术、通信技术及非接触式IC卡技术之上，为门禁出入控制提供安全、方便的管理。并在办公楼内做到统一管理，实现一卡在手管理无忧，针对具体目标为：
1、持有效卡人能很方便地进出门道。
2、无卡或持无效卡的人不能进出门道。
3、出现异常情况有紧急应对措施
4、可通过电脑软件方便地查询某人某时的详细出入记录。
5、有效卡在设定的时间段内刷卡时可实现刷卡数据统计、查询、分析等功能。
6、管理人员能随时控制每张卡的进出权限，可控制什么人在什么时间段内进哪道门。。
7、经济合理的运营成本。
二、系统设计规范原则
      门禁系统是指基于现代电子与信息技术，在建筑物内外的出入口安装自动识别系统，通过对人（或物）依据不同的权限设置管理对进、出实施通行、拒绝、记录等操作的智能化管理系统。
由于安全性和高效率管理的需要，门禁系统的设计应遵循下列原则:
1、系统的整体性
      系统的整体性涉及到整套系统的各方面因素，对于本系统这样的工程必须对这些因素统筹考虑，以构成一个有机的智能卡运用管理系统，以充分考虑到用户管理实际需求为出发点，充分考虑解决方案的完整性，最终达到产品资源的真正有效整合。
2、系统的可靠性、稳定性
     由于门禁系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。要保证软件、硬件的可靠性，系统的扩延性必须考虑。所以必须采用有实力公司和成熟的技术和产品；在设备选型和系统设计的各个方面都尽量避免故障的发生，要求该产品系统必须具备长期的市场成功应用验证，必须具备相应的用户群和客户服务体系。
3、系统的实用性
     应用系统的开发，应做到功能完善、使用方便、科技人性化并经济合理、切合实际、运作高效。同时可对特定需要及现场工程等的实际情况作出针对性的设计与灵活的解决方案。门禁系统的功能应符合实际需要, 不能华而不实。如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性。特别是可操作性（便捷性）,使具备电脑初级操作水平的管理人员，通过简单的培训就能掌握系统的操作要领，达到能完成值班任务的操作水平。
4、系统安全性
     系统的设计具有高度的可靠性，产品成熟性能稳定，保证系统长时间无故障运行，即便遭遇事故造成中断后也能确保数据的准确性、完整性和一致性，并可迅速恢复正常。从系统硬件保证可靠稳定性才能保证安全性，同时门禁系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准, 并可在非理想环境下有效工作。强大的实时监控功能和联动报警功能，充分保证使用者环境的安全性。
5、系统可扩展性
     门禁系统的技术不断向前发展, 用户需求也在发生变化, 因此门禁系统的设计与实施应考虑到将来可扩展的实际需要, 亦即: 可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位, 成为智能建筑的典范。系统设计时，对需要实现的功能进行了合理配置，并且这种配置是可以改变的，甚至在工程完成后，这种配置的改变也是可能的和方便的。系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善，并为相应的应用客户进行软件升级。同时，可以扩展为考勤系统、会议签到系统、巡逻管理系统，就餐管理系统等一卡通工程。
6、系统易维护性
     可维护性是当今应用系统成功与否的重要因素，它包含两层含义：故障的易于排除，日常的管理操作简便，维护的原因易判断，故障易维护。门禁系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作, 插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置，前端设备的配置都充分仔细地考虑了系统可靠性。并实施了相应的认证。我们在做到系统故障率最低的同时，也考虑到即使因为意想不到的原因而发生问题时，保证数据的方便保存和快速恢复，并且保证紧急时能迅速地打开通道。整个系统的维护是在线式的，不会因为部分设备的维护，而停止所有设备的正常运作。
7、系统先进性
     由于本系统是一个实际使用的系统，因此其技术和设备又是相对成熟可靠，系统的功能和外延性强。系统规划与业务需求同步增长，以达使用在实际需求基础上面向未来，真正做到用户投资一步到位。另在保证稳定性实用性和便捷性的前提下，本系统规划具备一定的先进性，以保证在日后的数年内不会被淘汰，并且可以满足门禁使用中的长期要求和需求；  系统的软、硬件产品必须都可以在线升级，以确保用户在使用过程的产品始终处于领先阶段。
8、系统易管理性
     系统涉及面广，需要对系统进行实时控制和管理。系统管理员要在不改变系统运行的情况下具备对系统进行调整的能力，和方便的信息查询功能。
9、系统规范性
     由于本系统是一个综合性系统，在系统设计和建设初期应着手参考各方面的标准与规范，并且应遵从该规范各项技术规定，并做好系统的标准化设计与管理工作。
10、可扩充性
     本系统考虑今后发展的需要，因而必须为在系统产品系列、容量与处理能力等方面的扩充与换代的可能，这种扩充不仅充分保护了原有投资，而且具有较高的综合性能价格比，解决系统后期的使用之优。
11、针对性 门禁系统的使用并非千篇一律的，而应根据工程的实际情况，如工程规模、配套设施、市场定位、用户对象、管理要求、规划及平面布局等等因素，作出有针对性的设计；同时在产品整体框架规划时，在充分考虑不仅可满足客户实际需求，而且可以满足客户现场的个性化需求。
12、开放性
    门禁管理系统按照OPC标准提供接口，并根据需求提供二次开发，具有良好的开放性为保证供应产品的协同运行，同时考虑到投资者的长远利益，本系统必须是开放系统，必须满足客户的二次开发需求，并结合相关的国际标准或工业标准执行。
三、系统设计所遵循的主要规范
1、《国际综合布线标准》   ISO/IEC11801
2、《民用建筑电气设计规范》JGJ/T 16-92
3、《中华人民共和国安全防范行业标准》 GA/T74-94
4、《中华人民共和国公共安全行业标准》 GA/T70-94
5、《监控系统工程技术规范》 GB/50198-94
四、系统的功能和作用
     门禁管理系统是非接触式IC卡一卡通系统的子系统之一，同时也是综合保安系统的重要组成部分，其设计之主要目的是为实现人员出入权限控制及出入信息记录。当人员进门时只需持卡靠近读卡器进行读卡，读卡器接触到卡片信息后，门禁控制器首先判断该卡号是否合法，如合法则发出“滴”一声，绿灯点亮，同时开锁，并将该卡号、日期、时间等信息保存以供查询。否则门不打开，红灯亮，蜂鸣器发出“滴滴”两声。可以大大树立各种公场所规范化管理形象，提高管理档次，同时规范化内部的管理体制。
     一张感应卡可以代替所有的大门钥匙，且具有不同的通过权限，授权持卡进入其职责范围内可以进入的门。所有的进出情况在电脑里都有记录，便于针对具体事情的发生时间进行查询，落实责任。
可以将不受欢迎的人员拒之门外，例如可以杜绝传销、保险等行业的业务员在未经许可的情况下擅自闯入您的私有场所，干扰您正常的管理秩序。
     如果人员的感应卡遗失了也可以在系统内即时挂失，这样即使其他人捡到了该感应卡也无法进入场所，这样相对与普通机械锁要方便得多，您不必为了安全起见重新换锁，为每个人重新配钥匙。对于离开的人员感应卡采用禁用的方式，该人员以后都无法进入场所进行窃取或破坏等报复活动，如果您不采用感应卡门禁管理方式，您恐怕为了以防万一必须多次更换大门的锁。
采用先进的国际内部加密协议，外人无法通过机械或其他高科技方法打开您的电锁进入您的场所。而其他诸如密码门禁，机械锁都无相应安全机制，可以通过电路短路或万能钥匙轻易进入您的场所。
可以进行软件强制性操作，例如您在公共场所里正进行秘密重大的协商或电话，不想被人打扰，您可以通过软件的功能强制门关闭，这样即使授权的持卡人员也无法进入，进行完毕后，您可以通过软件恢复系统正常。可以实时监控门的状态和感应卡执卡者的出入状况，并可以比较显示照片，避免非法持有者冒充进入。
五、系统设备的主要组成模块
◆ 感应卡：存储用户的不可复制和解密的卡号。
◆ 读卡器：通过射频感应工作原理，识别感应卡内置加密卡号。
◆门禁控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。
◆控制电源：提供系统运作电源和电锁的执行结构的电源供应，两路电源输出，一路给控制器和读卡器供电，一路给电锁供电；并且支持双路互锁保护，即防止主控电源异常后，电锁电源持续工作而引起打不开门。
◆电锁：直接控制门的开关，电动执行机构。
◆出门按钮：使用按钮开门，出门可设定为按按钮出门。
◆数据转换器：实现数据转接交换，建议采用有源转换器（RS485机型选配）
◆管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的设置、授权、统计管理等工作。
六、系统解决方案及架构选型图：

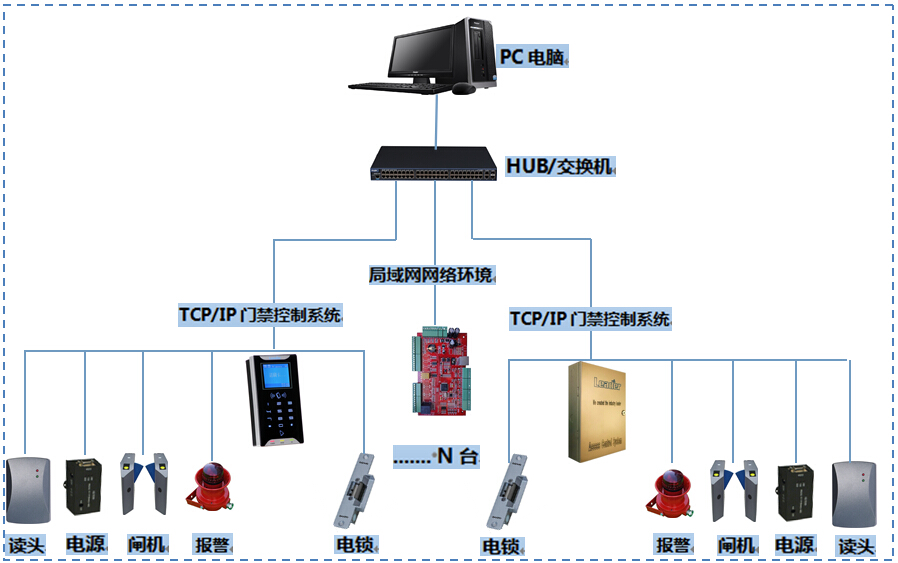

◆ TCP/IP局域网系统架构解决方案图
     适用于单位控制场所比较集中，要求统一管理，对性能要求较高，还具有通安装更简单、讯速度快、系统抗干扰性强、联网数量不限等优点，属于当前普及性的主流型应用架构，特别适合内部具有原有局域网络，无须重复布线的中大性用户选用，只要内部具有局域网网络，通过一定的权限设置，任意一台电脑都可以实现对控制器进行管理，实现单位内部统一的局域网管理。

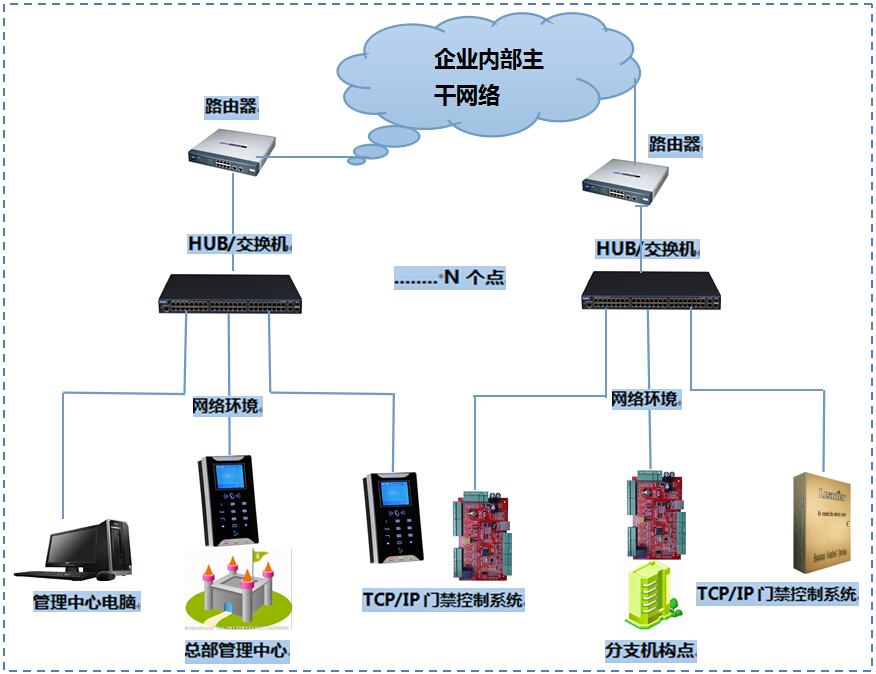

◆ Intranet企业内部网系统架构解决方案图
     本系统可通过充分利用企业内部网络资源，实现企业内部网跨地域的集中式的统一管理系统管理，适用于单位地点分散在各个地区，但是单位内部拥有自己的企业网络，如网络带宽超过几十兆，可以实现总部对分部的管理，也可依据设定的管理权限实现分部的自行管理。并能够实现门禁数据的共享。例如：在某一地域内中的大型连锁企业对各个下属分支机构通过内部网组建的门禁系统的统一化管理。

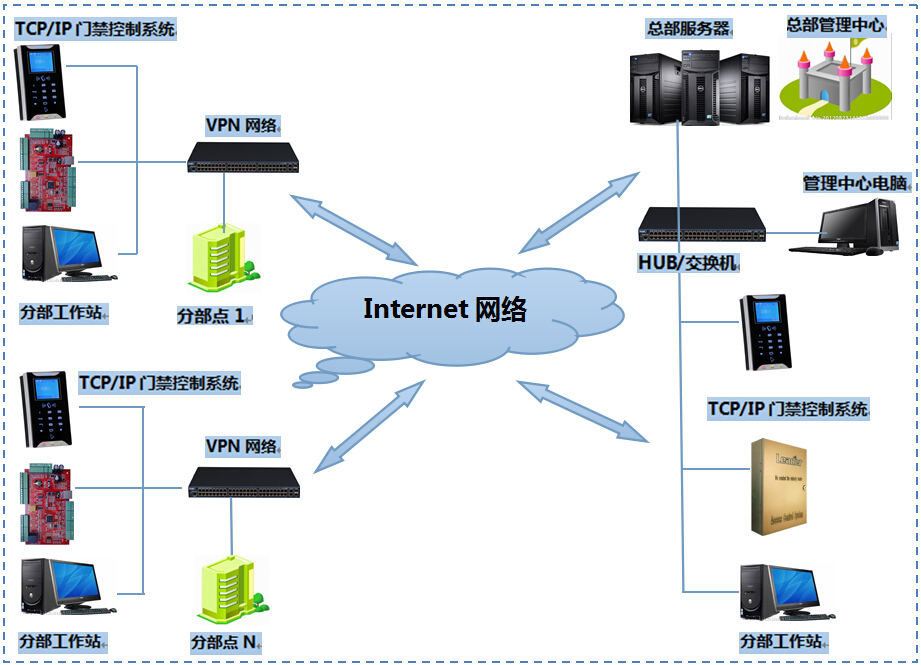

◆ Internet互联网门禁系统架构解决方案图
     适用于分支机构分布在各地，总部可通过互联网对各地的分支机构的门禁进行集中式的统一管理，通过一定的权限设置，有权限的人员到任何一个公司所属地方都可实现对门禁控制；由总公司集中统一管理，特别适用于例如：电信等行业的无人值守基站的管理。

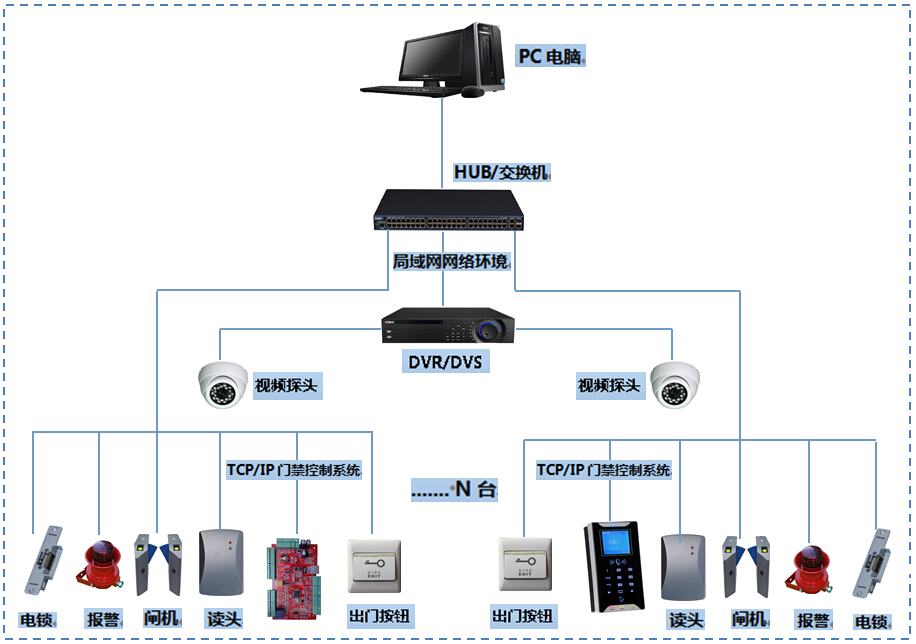

◆ 安防监控视频拍照与门禁系统联动架构解决方案图
        硬盘录像机(DVR)直接通过视频线将视频探头与电脑连接，门禁读头与控制器相连；局域网门禁控制器通过TCP/IP网路与电脑相连；当人员在门禁读头刷卡后，刷卡信息直接通过门禁控制器传输至电脑，电脑直接发送指令至DVR驱动探头拍照，将该拍照图片信息再直接通过网络传输至电脑保存，图片以文件的形式存储在电脑硬盘，通过硬盘录像机联动拍照功能可以实现远程监视人员的刷卡和记录刷卡时的图片，可将原始人员照片与当时刷卡照片同时显示，便于管理人员进行图片对比和问题分析，同时便于日后问题的追溯和日常监管工作。（拍照保存完全区别于其他产品的截图保存，抓拍保存信息更加完整，完全提升门禁的安全级别，可完全杜绝代打卡现象）。

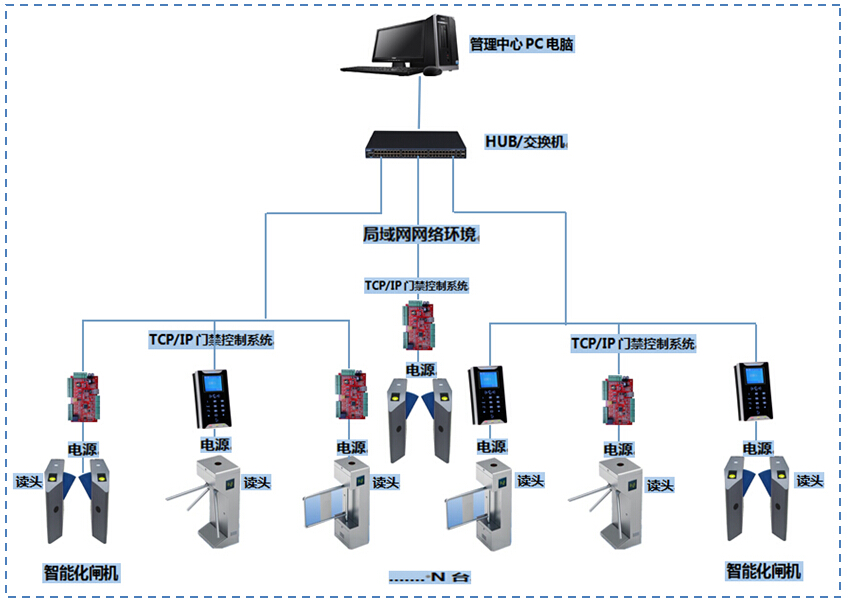

◆ 门禁系统与闸机联动控制系统架构解决方案图
      门禁读卡器通过数据线与门禁主控制器相连并输出Wiegand信号，门禁主控制器再与闸机通过数据线连接，刷卡者在门禁读卡器刷卡后，主控制器判断是否为有效卡，如为有效卡，门禁主控制器输出开关信号，接收到有效信号后闸机直接驱动放行（闸机具有输出开关信号功能），否则报警。

七、系统施工布线注意事项：
◆门禁电源线：门禁电源接线建议使用标准两芯电源线，线径在1.0mm2以上。如果布线超过50m则要考虑更粗的线，或者多股线并联。
◆电锁连接线：电锁到控制器的线建议使用两芯电源线，线径在1.0mm2以上，如果布线超过50m则考虑用更粗的线或者使用多股并联。如果电源带有微调按钮，可将电源电压调高到14V左右，线长最长不要超过80m。
◆读卡器连接线：读卡器到控制器的线，建议使用8芯屏蔽多股双绞网线。（3芯备用，如果不需要读卡器的声光反馈非法卡可不接LED线），数据线Data1和Data0互为双绞。线径建议在0.3mm2以上，最长不可以超过100m，建议在80m以内。
◆网络通讯线：TCP/IP控制器通讯线应选择超五类屏蔽网线，控制器到交换机或者到管理电脑的距离不能超过80m，如果超过需增加交换机来延长通讯距离。
